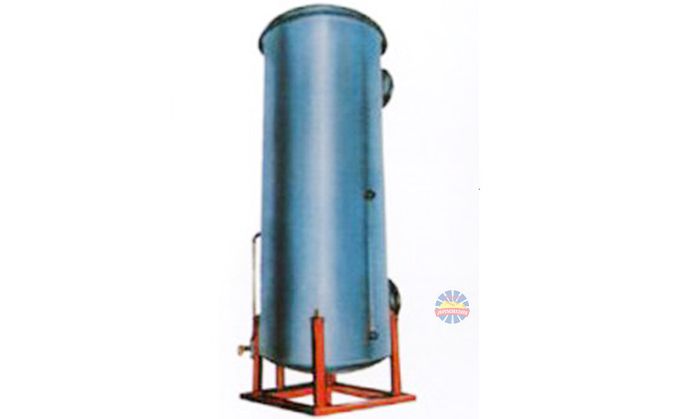

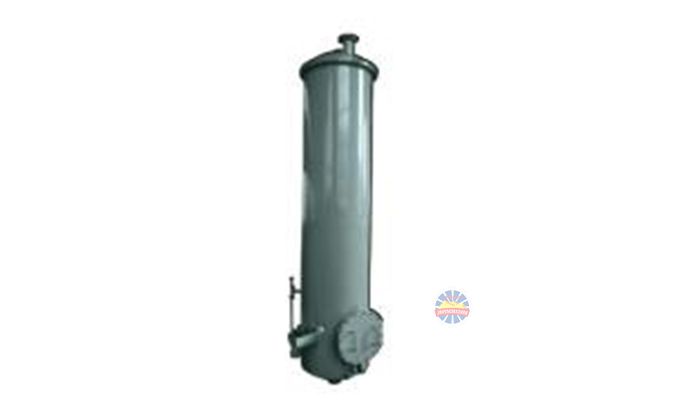

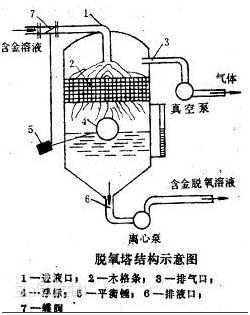

脫氧塔主要由塔體、塔蓋、噴液器、填料、液面調節裝置及管式液位計等組成。其中噴液器、填料、液面調節裝置在塔體內部。脫氧塔是目前應用比較普遍的脫氧設備，它是一圓柱形錐底塔體，上面的塔蓋用螺栓固定。塔體內上部是溶液噴淋器，中部為聚丙烯帶編網填料，這些網由圓鋼焊接的支撐件固定，并由塔內下部的篩板支撐。構成塔內的整個填料層，該填料層為貴液的脫氧提供了更多的機會。塔體的下部是脫氧液儲存室，并設有液面控制裝置。該裝置根據液面的高低調節進液口閥門開啟的程度，實現液面的控制。
脫氧塔內的溶液由真空作用吸入塔的頂部，由噴淋器擴散較均勻地噴灑到填料面上。向下流動中在真空作用下，液體內溶解的氣體被脫出，達到脫氧的目的。脫氧液由錐底的排液口被泵吸出而壓入置換作業。 生產中脫氧塔計示壓力為0.005~0.011Mpa時，其脫氧率可達95%以上，脫氧液含氧量在0.5g/m3以下。脫氧塔的高度各規格一般均不小于3m。
脫氧塔的配套真空設備一般為水噴射泵。
脫氧塔用于氰化法選礦中，是貴液凈化的主要脫氧設備。在氰化法選金工藝中，溶解在貴液中的氧，對鋅置換是有害的。必須最大限度的將它分離出去。脫氧是脫氧的理想工藝，它是在脫氧塔內進行的。新型塑料網狀填料是我公司研制的一種新產品，克服了點波填料因堿性氰化液結鈣堵孔影響脫氧效果的弊端。
脫氧塔技術性能 | |||||
型 號 | 塔體尺寸 | 工作壓力真空度 | 工作溫度 | 噴淋量 | 重量 |
(mm) | (Mpa) | (m3/㎡.h) | (kg) | ||
TY－830 | φ800×3000 | 0.09-0.096 | 常溫 | 1.56 | 747 |
TY－1030 | φ1000×3000 | 956.2 | |||
TY－1136 | φ1100×3600 | 1168 | |||
TY－1236 | φ1200×3600 | 1232 | |||
TY－1435 | φ1400×3500 | 1517 | |||
TY－1536 | φ1500×3600 | 1632 | |||
TY－1840 | φ1800×4000 | 2.08 | 2042 | ||
TY－2035 | φ2000×3500 | 2642 | |||
如果您正在尋找相關產品，或者有其他問題，可隨時撥打金鵬礦業機械服務熱線，或點擊下方按鈕與我們在線交流!
